P5-11.1 합성곱 신경망(CNN)의 직관¶

Section ID: P5-11.1 Version: v2026.07.20

P5-10장에서는 깊은 신경망이 층을 거치며 더 유용한 표현(representation)을 학습할 수 있다는 점을 보았습니다. 이제 이 관점을 이미지 쪽으로 좁히면 다음 질문이 생깁니다.

이미지처럼 공간 구조가 있는 데이터에서는, 왜 일반적인 완전연결층(fully connected layer)보다 합성곱 신경망(CNN)이 더 자연스럽다고 말하는가?

이 질문에 답하는 구조가 합성곱 신경망(CNN)입니다.

합성곱 신경망은 이미지 전체를 한꺼번에 같은 방식으로 보지 않고, 작은 지역 패턴(local pattern)을 반복해서 살피며 더 큰 시각적 구조를 배우는 신경망이다.

이미지 구조를 읽는 기본 정의를 다시 잡아야 할 때는 개념사전의 합성곱 신경망(CNN, convolutional neural network) 항목을 기준으로 돌아옵니다.

CNN이 이미지와 맞물리는 질문¶

합성곱 신경망은 왜 이미지와 잘 맞는가?
지역 패턴(local pattern)을 본다는 말은 무엇을 뜻하는가?
완전연결층만 쓰는 방식과 어떤 차이가 있는가?
CNN이 표현 학습 관점에서 왜 중요한가?

이 절에서 먼저 닫아야 하는 핵심은 이미지는 가까운 위치가 함께 의미를 만들기 때문에, 지역 패턴을 반복적으로 읽는 구조가 필요하다는 점입니다.

즉, 지금 장의 핵심은 이미지 전체를 한 번에 섞어 볼까에서 가까운 위치의 지역 구조를 반복해서 읽을까로 손잡이가 바뀐다는 점입니다.

여기서 먼저 읽는 것은 optimizer나 regularization 같은 학습 절차가 아니라, 가까운 위치의 단서를 어떤 순서와 범위로 묶어 더 큰 시각 구조로 올려 읽는가라는 입력 구조입니다.

지금 이 절에서 읽는 것	바로 다음 절이나 보충학습으로 넘기는 것
이미지의 지역 구조를 왜 반복적으로 읽어야 하는가	convolution, pooling이 그 구조를 실제로 어떻게 계산하는가
완전연결층과 CNN이 입력을 보는 방식의 차이	CNN 이후 vision 구조를 어떤 기준으로 비교할 것인가

구체적 연산인 convolution과 pooling은 다음 절 P5-11.2에서 이어서 다루고, 이미지 도메인 표현 학습의 큰 흐름은 앞의 P5-10.1, P5-10.2에서 이미 잡았습니다. 이 절에서는 그 큰 흐름을 이미지 장면 위에 다시 얹어 읽습니다. CNN 이후의 vision 구조 비교는 보충학습 P5-11.3에서 CNN과 Vision Transformer(ViT)를 어떤 관점에서 비교하면 되는가 수준으로 이어집니다.

지역 패턴과 필터 공유의 판단 기준¶

CNN을 이미지의 지역 구조를 반복적으로 읽는 신경망으로 설명할 수 있습니다.
왜 이미지에서는 위치와 근처 패턴이 중요한지 말할 수 있습니다.
완전연결층과 CNN의 차이를 입문 수준에서 비교할 수 있습니다.
실행 가능한 Python 예제로 지역 패턴을 읽는 감각을 확인할 수 있습니다.

왜 이미지에는 공간 구조가 중요할까¶

이미지는 단순한 숫자 목록이 아닙니다. 각 픽셀(pixel)은 주변 픽셀과 함께 의미를 만듭니다.

예를 들어:

edge는 인접한 밝기 변화에서 나타나고
모서리(corner)는 여러 edge의 만남에서 나타나며
밸브, 경광등, 작은 깨짐 같은 부분 구조도 근처 픽셀 조합에서 드러납니다

즉, 이미지에서는 가까운 위치의 관계가 매우 중요합니다.

핵심은 이미지가 값 자체만이 아니라, 그 값의 위치와 주변 연결 관계까지 함께 읽어야 하는 데이터라는 점입니다.

이미지는 값이 있는 것만 중요한 것이 아니라, 그 값이 어디에 있고 주변과 어떻게 이어지는지가 중요하다.

완전연결층만 쓰면 왜 불편한가¶

이미지를 길게 펼쳐서(flatten) 완전연결층에 넣는 방법도 이론적으로는 가능합니다. 하지만 이 방식은 이미지의 공간 구조를 독자에게 직관적으로 보존하지 못합니다.

예를 들어:

서로 이웃한 픽셀 관계를 별도로 강조하지 못하고
위치마다 같은 패턴이 반복된다는 감각이 약해지며
파라미터 수도 매우 커질 수 있습니다

즉, 완전연결층은 모든 입력을 한 번에 섞는 방식에 가깝고, 이미지의 지역 구조를 먼저 보는 데에는 덜 자연스럽습니다.

같은 차이를 아주 짧게 표로 보면 다음과 같습니다.

관점	완전연결층만 사용	CNN
입력을 보는 방식	전체를 한 번에 길게 펼쳐 본다	작은 지역을 반복해서 본다
위치 감각	이웃 픽셀 감각이 약해지기 쉽다	근처 픽셀 관계를 더 자연스럽게 본다
같은 패턴의 재사용	위치마다 별도 학습처럼 느껴진다	같은 필터를 여러 위치에 반복 적용한다
입문용 직관	모든 값을 한 번에 섞는다	작은 패턴에서 큰 구조로 올라간다

같은 이미지 장면을 두 구조로 나눠 보면 차이가 더 직접 보입니다.

같은 장면	완전연결층으로 먼저 읽을 때 남기 쉬운 것	CNN으로 먼저 읽을 때 더 붙잡는 것
압력계 다이얼 이미지	원형 계기 하나라는 전체 인상	바늘 각도, 눈금 교차, 숫자판 경계 같은 지역 단서
설비 사진	사진 전체의 큰 색과 모양 인상	밸브, 경광등, 탱크 경계 같은 반복 부분 구조
표면 검사 이미지	제품 전체 실루엣과 평균적인 밝기	작은 스크래치, 깨짐, 얼룩 같은 국소 이상

CNN은 무엇을 다르게 하나¶

CNN은 이미지 전체를 한 번에 보기보다, 작은 창(window)이나 필터(filter)를 움직이며 지역 패턴을 반복적으로 찾는 구조입니다.

예를 들어 어떤 필터는:

세로 edge에 반응하고
어떤 필터는 가로 edge에 반응하며
어떤 필터는 더 복잡한 작은 모양에 반응할 수 있습니다

중요한 점은 이 필터가 이미지의 한 위치에서만 쓰이지 않고, 여러 위치에 반복 적용된다는 것입니다.

즉, CNN은 같은 패턴이 이미지의 어디에 나타나든 비슷하게 볼 수 있게 설계된 구조처럼 읽을 수 있습니다.

그림으로 먼저 보면¶

계기 판독과 객체 검출은 CNN의 직관을 설명할 때 자주 쓰는 대표 장면입니다. 둘 다 처음부터 이 계기 상태다, 이 물체다를 한 번에 아는 것이 아니라, 작은 선과 경계, 모서리, 부분 모양을 먼저 읽고 그 조합을 더 큰 판단으로 올려 간다는 점이 잘 보이기 때문입니다.

먼저 이미지 장면 -> 사람이 먼저 보는 단서 -> CNN이 쌓아 가는 표현을 한 줄로 붙여 보면 다음과 같습니다.

장면	사람이 먼저 보는 단서	CNN이 쌓아 가는 표현
압력계 다이얼 이미지	짧은 바늘 선, 눈금 교차, 원형 경계	needle edges -> dial parts -> gauge-state pattern
설비 사진	밸브 윤곽, 경광등 경계, 손잡이 모양	edges/textures -> parts -> equipment-like region

아래 세 도식은 채널 결합과 계층적 표현이 어떻게 커지는지를 단계별로 보여 줍니다. 숫자와 배열은 외부 그림을 옮긴 것이 아니라, 그 개념만 설명하기 위해 새로 단순화한 예시입니다.

한 필터가 RGB 채널을 따로따로 버리는 것이 아니라 함께 읽는다는 점을 봅니다.
같은 사진을 두고도 깊은 층일수록 더 넓은 영역을 함께 본다는 점을 봅니다.
그 넓어진 시야가 feature map 위에서 더 큰 시각 단서로 어떻게 합쳐지는지 봅니다.

그림 1. 한 필터는 채널을 함께 읽는다¶

CNN channel and feature map intuition

이 그림에서 먼저 봐야 할 것은 채널이 셋이면 CNN이 이미지를 셋으로 완전히 따로 처리한다가 아니라, 한 필터가 채널 전반의 같은 위치 패치를 함께 읽고 그 반응을 합쳐 하나의 feature map을 만든다는 점입니다. 색 정보도 지역 패턴 안에서 함께 읽히며, 최종적으로는 이 위치에서 어떤 패턴이 강하게 나타났는가라는 반응 지도로 정리됩니다.

이 그림을 읽을 때는 다음 순서면 충분합니다.

맨 위의 입력 패치가 빨강, 초록, 파랑 값으로 나뉘어 있다는 점을 봅니다.
각 채널에서 부분 반응(partial map)이 하나씩 나온다는 점을 봅니다.
맨 아래에서는 그 반응이 더해져 최종 feature map 하나로 모인다는 점을 봅니다.

즉, 채널 수만큼 최종 맵도 따로따로 남는다가 아니라, 같은 위치 패치에 대한 채널별 반응이 합쳐져 하나의 패턴 반응이 된다가 이 그림의 핵심입니다.

그림 2. 깊은 층일수록 더 넓게 본다¶

CNN hierarchical vision flow

두 번째 그림은 같은 설비 사진을 세 번 다시 써서, 입력 사진은 그대로인데 layer가 깊어질수록 receptive field가 넓어진다는 점만 따로 보여 줍니다. 왼쪽 패널은 초기 convolution이 작은 지역 패치에서 금속 질감과 밸브 경계 같은 국소 단서를 읽는 상황이고, 가운데 패널은 더 넓은 영역을 함께 보며 배관 연결부와 탱크 상단처럼 묶인 부분 구조를 읽는 상황이며, 오른쪽 패널은 여러 부분 단서를 함께 모아 설비 몸체 전체 수준의 단서를 읽을 수 있는 상황입니다.

이 그림에서는 사진이 바뀌지 않는다는 점이 특히 중요합니다. 바뀌는 것은 입력 사진이 아니라, 한 층이 함께 읽을 수 있는 범위와 그 범위 안에서 묶을 수 있는 패턴의 크기입니다.

그림 3. 반응 지도도 더 큰 단서로 합쳐진다¶

CNN feature map hierarchy

세 번째 그림은 이제 사진 대신 반응 지도로 시선을 옮깁니다. 초기 feature map에서는 특정 위치의 edge나 texture 반응이 먼저 강해지고, 더 깊은 part map에서는 인접한 반응이 함께 맞아떨어질 때 더 큰 부분 패턴이 안정적으로 나타나며, 더 뒤의 object map에서는 여러 부분 단서가 함께 맞을 때 객체 수준의 activation이 가능해집니다.

즉, CNN 설명에서 중요한 것은 사진 전체를 한 번에 외웠는가가 아니라, 초기 convolution 반응이 feature map을 거쳐 더 큰 객체 단서로 실제로 쌓이는가입니다. 이 세 번째 그림은 바로 그 쌓인다는 말을 반응 지도 관점에서 다시 보여 주는 그림입니다.

압력계 다이얼 이미지를 아주 단순한 흑백 장면으로 줄이면 다음처럼 생각할 수 있습니다.

gauge-like image patch	what stands out first
`[[0, 1, 1, 0], [0, 1, 0, 0], [1, 1, 0, 0], [0, 0, 0, 0]]`	가는 바늘 선, 눈금과 만나는 교차 지점, 원형 경계 후보

설비 장면에서도 초기 단서는 밸브 경계, 탱크 윤곽, 경광등 형태처럼 지역 반응으로 먼저 드러납니다.

equipment-like image patch	what stands out first
`[[pipe, pipe, tank, tank], [valve, tank, beacon, beacon], [valve, tank, tank, panel]]`	밸브 경계, 길게 이어진 탱크 몸체, 네모난 제어함 윤곽

이 두 표는 실제 고해상도 이미지를 그대로 그린 것은 아니지만, CNN 설명에서 먼저 잡아야 할 질문이 이 장면에서 어느 작은 부분이 먼저 읽히는가라는 점을 보여 줍니다.

압력계 판독에서도 처음부터 안전 구간, 경고 구간 같은 라벨로 읽는 것이 아니라, 앞의 작은 이미지 장면에서 본 바늘 선, 눈금 교차, 원형 경계 같은 지역 단서가 먼저 쌓여 계기 상태 판단으로 올라갑니다.

객체 검출(object detection)도 지역 단서가 모여 물체 위치와 라벨 판단으로 이어지는 흐름으로 읽을 수 있습니다.

flowchart TD
  A["이미지 픽셀"]
  B["모서리 / 질감"]
  C["바퀴 / 창문 / 손잡이"]
  D["자동차 같은 구역"]
  E["객체 상자 + 라벨"]

  A --> B
  B --> C
  C --> D
  D --> E

이 도식에서 확인해야 할 결과는 객체 검출도 전체 장면을 한 번에 외우는 일이 아니라, 앞의 장면 표에서 본 밸브나 경광등 같은 부분 단서를 먼저 읽고 그것이 모여 equipment-like region을 만든 뒤 최종 위치와 라벨 판단으로 이어진다는 점입니다.

지역 패턴에서 큰 구조로 간다¶

CNN의 직관은 Part 5에서 이미 본 계층적 표현 학습과도 자연스럽게 연결됩니다.

초기 층은 작은 지역 패턴
중간 층은 부분 구조
더 깊은 층은 더 큰 객체 단서

즉, CNN은 픽셀 자체를 바로 정답으로 연결하는 것이 아니라, edge -> 부분 구조 -> 객체 단서처럼 작은 지역 패턴에서 더 큰 시각적 단서로 올라가는 계층 구조를 만듭니다. 그래서 CNN은 단순한 이미지용 연산이 아니라, 지역 패턴을 쌓아 더 큰 시각적 표현을 만드는 구조로 읽는 편이 맞습니다.

왜 CNN이 전환점처럼 보였나¶

딥러닝 역사에서 CNN이 크게 주목받은 이유는 이미지 인식에서 사람이 직접 만든 특징보다 더 강력한 계층적 표현을 학습하는 사례를 보여 주었기 때문입니다.

특히 AlexNet 이후 CNN은 다음을 함께 보여 주었습니다.

깊은 신경망이 이미지에서 실제로 강한 성능을 낼 수 있고
GPU 학습과 결합해 규모를 키울 수 있으며
표현 학습이 수작업 특징 설계를 크게 대체할 수 있다는 점

즉, CNN은 딥러닝의 표현 학습 관점을 이미지 도메인에서 가장 인상적으로 보여 준 구조 중 하나입니다.

사례 및 예시¶

대표 사례. 압력계 다이얼 판독¶

현장 카메라가 압력계 다이얼을 읽는다고 해 보겠습니다. 사람은 처음에는 원형 계기 하나가 보인다는 전체 인상만 보고 상태를 비슷하게 느끼기 쉽습니다. 하지만 실제 판별에서는 바늘 끝이 어느 눈금 근처에 있는가, 바늘 선이 눈금과 어떤 각도로 만나는가, 반사 때문에 일부가 가려져도 원형 경계와 숫자판 위치가 유지되는가 같은 작은 차이를 다시 봐야 합니다. CNN은 이런 지역 구조를 먼저 읽고, 그 조합을 점차 더 큰 계기 상태 표현으로 이어 가는 방식과 잘 맞습니다. 그래서 이 사례에서 확인해야 할 결과는 원형 계기라는 전체 인상보다, 바늘 끝과 눈금 교차 같은 국소 단서가 실제로 먼저 살아나 안전 구간과 경고 구간이 더 안정적으로 갈라지는가입니다.

사람이 먼저 보기 쉬운 기준	CNN 관점으로 다시 읽는 기준
원형 계기 하나라는 전체 인상만 보면 비슷한 상태처럼 느끼기 쉽다	바늘 끝 위치와 눈금 교차 같은 작은 차이가 먼저 갈라지는지 봐야 한다
반사나 그림자가 있으면 계기 전체 인상으로 대충 판단하려 한다	어느 지역 단서가 실제로 다른 반응을 만드는지 먼저 읽어야 한다
둘 다 원형이고 숫자판이 비슷하니 헷갈리는 것이 당연하다고 본다	CNN은 전체 원보다 `바늘 선`, `눈금 경계`, `교차 위치` 같은 국소 차이를 먼저 본다

같은 관점은 다른 이미지 문제에도 적용됩니다. 다만 이 절에서 붙잡을 핵심은 도메인 이름이 아니라, 전체 인상보다 어느 지역 단서가 먼저 살아나는가입니다.

세 사례를 같이 놓고 보면 CNN을 이미지용 모델 이름보다 전체 인상보다 지역 구조를 먼저 읽는 방식으로 봐야 하는 이유가 더 분명해집니다.

장면	사람이 먼저 보기 쉬운 결과	CNN 관점에서 실제로 구분해야 할 것	바로 다음에 확인할 것
압력계 다이얼 판독	원형 계기 하나처럼 보여 비슷한 상태처럼 보입니다.	바늘 끝 위치, 눈금 교차, 경계 근처 반응 같은 국소 차이가 먼저 살아야 합니다.	안전 구간과 경고 구간이 지역 단서 기준으로 더 안정적으로 갈라지는지 봅니다.
설비 장면 재식별	설비 전체 인상만 비슷하면 같은 장면처럼 보입니다.	조명과 배경보다 밸브, 배관, 경광등 주변의 지역 구조가 더 안정적인 단서일 수 있습니다.	지역 단서가 유지될 때 같은 설비 장면 판단이 더 안정적으로 남는지 봅니다.
산업 비전	전체 제품 모양이 비슷하면 같은 상태처럼 보입니다.	작은 스크래치, 깨짐, 얼룩 위치가 전체 인상보다 먼저 불량 후보를 갈라야 합니다.	어느 패치가 재검사 우선 후보로 남는지 봅니다.

연습 및 예제¶

이번 예제의 목표는 이미지 전체가 아니라 작은 구역을 보며 어느 위치가 운영상 다시 봐야 할 후보인가를 확인하는 것입니다. 단순히 패치를 몇 개 뽑는 데서 끝내지 않고, 정상 패널과 스크래치가 있는 패널을 나란히 비교해 지역 반응이 어떻게 달라지는지도 함께 봅니다.

예제를 읽기 전에, 이번 절에서 실제로 확인해야 할 최소 포인트를 먼저 고정하면 다음과 같습니다.

확인 포인트	예제에서 바로 볼 값	왜 중요한가
지역 창이 몇 개 생기는가	`number of 2x2 patches`	CNN이 전체 이미지가 아니라 여러 지역을 반복해서 읽는다는 점을 보여 준다
정상 패널과 결함 패널의 반응이 어떻게 갈리는가	`normal best`, `scratch best`	같은 제품군 이미지라도 국소 이상이 생기면 어느 위치 반응이 커지는지 바로 보이기 때문이다
어느 위치가 운영상 다시 봐야 할 후보가 되는가	`best patch position`, `score gap`	불량 검사에서는 전체 평균보다 `어느 작은 구역을 다시 볼 것인가`가 더 중요하기 때문이다
정상 패널도 반응이 있는데 왜 결함 패널이 더 우선인가	`normal best score`, `scratch best score`	지역 반응은 둘 다 있지만, 결함 장면에서는 훨씬 더 큰 국소 변화가 드러날 수 있기 때문이다

입력:

5x5 정상 패널 밝기 배열
5x5 스크래치가 있는 패널 밝기 배열
2x2 크기의 작은 창

출력:

가능한 2x2 지역 패치 수
정상 패널과 결함 패널의 가장 강한 지역 반응 위치
각 위치의 간단한 지역 점수
정상/결함 장면의 점수 차이

문제 상황:

표면 검사 운영에서는 제품 전체 인상보다 어느 작은 위치가 다시 검사 대상이 되는가가 더 중요하므로, CNN의 지역 읽기 직관을 그 장면으로 직접 확인해 볼 필요가 있다

확인할 개념:

convolution은 지역 패치를 반복적으로 훑으며 반응을 만든다
같은 제품처럼 보여도 국소 결함이 생기면 특정 위치 반응이 더 커질 수 있다
운영에서는 전체 평균이 다른가보다 어느 패치가 다시 봐야 할 후보인가가 더 중요하다

초심자 기준에서는 이 예제를 다음 세 단계로 읽는 편이 좋습니다.

읽는 단계	먼저 볼 것	바로 이어서 붙잡을 질문
1	`normal_best`, `scratch_best`	정상 장면과 결함 장면에서 어느 위치가 가장 먼저 크게 반응하는가
2	`number of 2x2 patches`, `score gap`	같은 장면이라도 왜 전체 인상보다 지역 후보 점수가 더 중요해지는가
3	두 반응 지도	국소 이상 후보가 어디서 살아나고, 그 차이가 얼마나 분명한가

입력(input):

위에 정리한 정상 패널, 스크래치 패널, 2x2 창을 사용합니다.

코드를 보기 전에 먼저 어떤 비교가 벌어질지 예상해 보면 좋습니다.

비교	먼저 예상해 볼 변화	예상 이유
`normal best score`	작지만 0은 아닐 가능성	정상 패널도 경계 부근에서는 약한 지역 차이가 있을 수 있습니다.
`scratch best score`	더 크게 뛸 가능성	스크래치가 있는 위치에서는 국소 밝기 변화가 더 급격하기 때문입니다.
`score gap`	양수일 가능성	운영상 다시 봐야 할 후보는 정상보다 결함 쪽에서 더 강한 반응으로 나타날 수 있습니다.

이 표의 목적은 반응이 있느냐 없느냐보다 어느 장면에서 더 강한 지역 반응이 튀는가를 먼저 읽는 것입니다.

# 정상 패널과 스크래치 패널을 2x2 지역 창으로 훑어 가장 강한 국소 반응 위치와 score gap을 비교하는 예제입니다.
import numpy as np

normal_panel = np.array([
    [5, 5, 5, 5, 5],
    [5, 6, 6, 6, 5],
    [5, 6, 6, 6, 5],
    [5, 6, 6, 6, 5],
    [5, 5, 5, 5, 5],
], dtype=float)

scratch_panel = np.array([
    [5, 5, 5, 5, 5],
    [5, 6, 6, 9, 9],
    [5, 6, 6, 9, 8],
    [5, 6, 6, 8, 7],
    [5, 5, 5, 5, 5],
], dtype=float)

def local_response(patch):
    return float(np.max(patch) - np.min(patch))

def scan_panel(panel):
    patches = []
    for i in range(panel.shape[0] - 1):
        for j in range(panel.shape[1] - 1):
            patch = panel[i:i+2, j:j+2]
            score = local_response(patch)
            patches.append({"position": (i, j), "patch": patch.copy(), "score": score})
    best = max(patches, key=lambda item: item["score"])
    return patches, best

normal_patches, normal_best = scan_panel(normal_panel)
scratch_patches, scratch_best = scan_panel(scratch_panel)

print("normal panel best =", normal_best["position"], "score =", round(normal_best["score"], 3))
print(normal_best["patch"])
print()
print("scratch panel best =", scratch_best["position"], "score =", round(scratch_best["score"], 3))
print(scratch_best["patch"])
print()
print("number of 2x2 patches =", len(normal_patches))
print("score gap =", round(scratch_best["score"] - normal_best["score"], 3))
print("inspection_priority =", "scratch panel" if scratch_best["score"] > normal_best["score"] else "normal panel")

출력에서는 정상 패널의 최고 반응 위치, 결함 패널의 최고 반응 위치, 그리고 두 장면의 score gap을 순서대로 보면 됩니다.

normal panel best = (0, 0) score = 1.0
[[5. 5.]
 [5. 6.]]

scratch panel best = (0, 2) score = 4.0
[[5. 5.]
 [6. 9.]]

number of 2x2 patches = 16
score gap = 3.0
inspection_priority = scratch panel

이 예제에서 확인해야 할 핵심은 다음과 같습니다.

CNN은 이미지 전체를 한 번에만 보는 것이 아니라 작은 지역 창을 반복해서 읽습니다.
정상 장면과 결함 장면을 비교하면, 국소 이상이 있는 위치에서 반응 점수가 더 커질 수 있습니다.
운영에서는 가장 반응이 큰 지역을 다시 검사 후보로 남긴다는 감각이 중요합니다.
그런 지역 정보가 뒤에서 더 큰 표현으로 쌓일 수 있습니다.

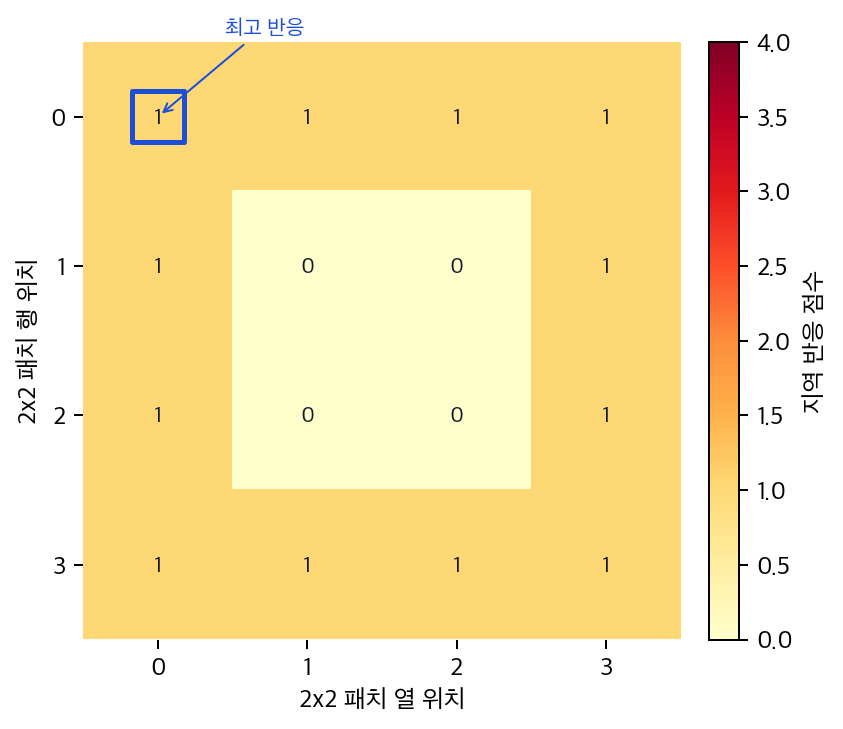

지역 반응을 4x4 지도처럼 보면, 정상 패널에서는 여러 위치가 약하게 반응하지만 전체적으로 큰 차이가 나지 않습니다.

정상 패널의 2x2 지역 반응 지도

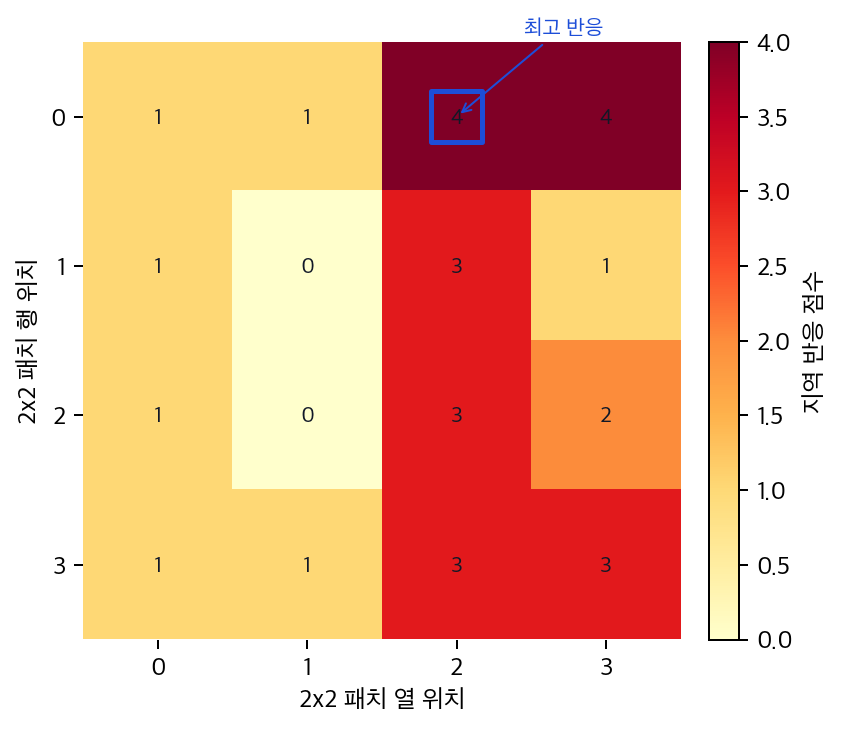

스크래치 패널에서는 특정 위치의 반응이 더 크게 튀어 다시 봐야 할 후보 위치가 더 분명해집니다. 이 차이가 CNN을 전체 이미지 인상보다 지역 패턴을 반복해서 읽는 구조로 이해해야 하는 이유입니다.

스크래치 패널의 2x2 지역 반응 지도

비교	지금 읽어야 할 핵심
`normal best`	정상 장면도 약한 지역 반응은 있을 수 있습니다.
`scratch best`	결함 장면에서는 특정 패치에서 훨씬 더 큰 반응이 튀어 운영상 우선 후보가 됩니다.
`inspection_priority`	CNN 직관은 전체 사진 인상보다 `어느 작은 구역을 먼저 다시 봐야 하는가`를 앞세우는 데 있습니다.

출력 숫자를 읽을 때도 반응이 있느냐와 어느 지역이 먼저 우선 후보가 되는가를 분리해서 봐야 합니다.

비교	출력에서 먼저 보이는 것	점수만 보면 남기 쉬운 해석	CNN 관점까지 보면 바뀌는 해석
`normal best`	정상 패널도 최고 반응 점수 `1.0`은 나옵니다.	정상 장면에도 반응이 있으니 CNN이 별로 구분하지 못하는 것처럼 보일 수 있습니다.	지역 반응 자체는 정상 장면에도 있지만, 그 크기와 위치가 결함 장면만큼 강한 재검사 후보는 아닙니다.
`scratch best`	스크래치 패널 최고 반응은 `4.0`으로 크게 뜁니다.	그냥 숫자가 커졌을 뿐이라고 보기 쉽습니다.	국소 결함이 있는 위치에서 지역 반응이 훨씬 커져, CNN이 전체 인상보다 작은 이상 위치를 먼저 드러내고 있음을 보여 줍니다.
`inspection_priority`	최종 우선 검사는 `scratch panel`로 나옵니다.	단순히 더 밝은 쪽을 골랐다고 보기 쉽습니다.	핵심은 전체 평균이 아니라 `어느 2x2 패치가 다시 봐야 할 후보인가`를 먼저 고르는 구조라는 점입니다.

즉, 이 예제는 전체 제품 사진이 비슷해 보여도 특정 모서리 근처 패치 반응이 갑자기 커지면 다시 검토해야 한다는 운영 감각을 보여 줍니다. CNN이 중요한 이유는 단순히 이미지를 잘 분류해서가 아니라, 이런 국소 결함 후보를 전체 인상보다 먼저 드러내는 구조이기 때문입니다.

CNN은 딥러닝 입문 커리큘럼에서 거의 항상 중요한 전환점으로 다뤄집니다. 이유는 단순합니다.

바로 앞의 P5-10.1, P5-10.2에서 본 표현 학습과 계층적 표현이 실제로 무엇을 뜻하는지 이미지 도메인에서 가장 직관적으로 보여 주고
GPU와 대규모 데이터의 결합이 어떤 성능 전환을 만들었는지 설명할 수 있으며
이후 vision transformer 같은 구조를 배울 때도 CNN이 중요한 비교 기준이 되기 때문입니다

즉, CNN은 딥러닝의 역사, 구조, 실용성 세 축이 만나는 장입니다.

여기서 한 번 멈추고, 언제 이미지 분류 문제를 전체 인상보다 지역 패턴 관점부터 먼저 읽어야 하는가를 짧게 고정해 두면 다음 convolution 절로 넘어갈 때 구조 설명의 기준선이 덜 흔들립니다.

먼저 떠올릴 질문	CNN 직관이 먼저 필요한 이유	다음 절에서 이어질 것
왜 같은 물체가 위치나 배경이 달라도 비슷하게 읽혀야 하는가	전체를 한 번에 섞기보다 지역 패턴을 여러 위치에서 반복해서 읽는 편이 자연스럽기 때문	convolution이 실제로 위치별 반응을 어떻게 계산하는가
왜 작은 흠집이나 부분 구조가 중요할 때 완전연결 감각이 약한가	전체 인상보다 국소 단서가 먼저 살아야 하기 때문	feature map과 pooling이 어떤 신호를 남기는가
왜 CNN이 표현 학습의 대표 구조로 자주 등장하는가	지역 단서가 더 큰 시각 표현으로 쌓이는 과정을 가장 직관적으로 보여 주기 때문	계층적 시각 표현의 실제 연산 흐름

체크리스트¶

왜 이미지처럼 공간 구조가 있는 데이터에서는 CNN이 자연스럽다고 말하는지 설명할 수 있는가?
완전연결층과 CNN의 읽기 방식 차이를 말할 수 있는가?
CNN은 이미지의 지역 패턴을 반복적으로 읽는 신경망이라는 점을 설명할 수 있는가?
이미지를 픽셀 숫자 전체로만 보지 않고, 가까운 위치가 함께 만드는 지역 구조로 먼저 설명할 수 있는가?
이미지에서는 값뿐 아니라 위치와 주변 관계가 중요하다는 점을 말할 수 있는가?
압력계, 설비 장면, 산업 비전 사례에서 공통으로 먼저 읽어야 할 것이 지역 단서라는 점을 설명할 수 있는가?
이미지 문제를 전체 인상으로만 설명하고 있을 때, 지역 패턴 관점을 먼저 떠올릴 수 있는가?
다음 절에서 convolution을 읽을 때도 먼저 어느 지역 패턴에 얼마나 반응하는가를 떠올릴 준비가 되어 있는가?
