P5-5.2 计算图(computation graph)¶

Section ID: P5-5.2 Version: v2026.07.23

在 P5-5.1 里，我们已经说明：损失（loss）本身并不是更新，它必须先被重新拆成按参数分开的梯度（gradient）信号。理解到这里之后，接下来还会留下一个问题：

当层数变多、运算变复杂时，框架到底记录了哪些计算，才能自动把梯度算出来？

回答这个问题的视角，就是计算图（computation graph）与自动微分（automatic differentiation）。

计算图，是把模型里的运算展开成节点（node）与连接（edge）的表示方式。这样我们就能看见：顺向传播里值是在哪里生成的，而自动微分又会在反向阶段沿着哪条路径把梯度送回来。

如果之后需要把这种运算关系再拆小来读，更适合回到英文概念词汇表里的 computation graph 条目。

计算图怎样记住微分的问题¶

计算图到底在表示什么？
为什么深度学习里的运算需要按图来阅读？
顺向传播（forward pass）与反向传播（backward pass）在图上该怎样读？
它和自动微分之间是什么关系？

这一节不会去教图论本身，而是先解释：为什么只有当深度学习的计算被像图一样记录下来时，自动微分才会真正变得可行。

从 Part 5 的位置来看，到这一节为止，理解梯度计算所需要的正文责任其实已经闭合了。与其再单独补一节反向传播数学补充，不如在这里把损失到梯度、链式法则、计算图、自动微分这些感觉真正串起来，然后再进入优化器章节。所以，这一节不是要介绍新的模型结构，而是要读清：已经见过的结构，到底怎样被记录下来，又怎样把梯度送回去。

这一节正在阅读什么	为什么这里必须读它
计算结构的连接关系	因为它会显示中间值在哪里生成、又被传到哪里去
学习过程里的 backward 流	因为它让我们一步步看到：损失是怎样把责任分配给各个运算的
与后面优化器章节的衔接	因为梯度算完之后，参数如何真正改变，会在 P5-7 继续展开

依赖关系与自动微分的判断标准¶

能把计算图解释成把运算依赖关系展开保存的记录结构。
能在图上读出：顺向传播负责算值，反向传播负责传梯度。
能理解：计算图会把复杂的微分拆成很多个小步骤。
能解释：自动微分是怎样利用计算图和局部微分规则，自动组织梯度计算的。
能通过一个可运行的 Python 例子确认：中间值保存与梯度计算的流程到底怎样连在一起。

计算图到底画出了什么¶

神经网络并不是那种把输入一下子变成答案的魔法盒子。它更像是一张由许多小运算串起来的网。

例如：

接收输入 \(x\)
乘上权重 \(w\)
加上偏置 \(b\)
通过激活函数
再计算损失

如果只把这整个流程写成一段文字，很快就会变复杂。计算图就是一种把这些运算拆成小阶段，再把小阶段连接起来的图。

也就是说，计算图会同时让下面两件事显露出来：

值（value）到底在哪里生成；
依赖关系（dependency）到底怎样接下去。

为什么必须按图来读¶

当式子越来越长时，反向传播常常会开始显得抽象。原因不是它真的神秘，而是因为我们把整个表达式看成了一个大块。

但一旦改成计算图：

大公式会被拆成很多小运算；
每个节点到底依赖谁，会直接看见；
梯度在 backward 时，其实也是沿着同一条路径反向走回来，这一点也会变明显。

也就是说，计算图并不是发明了新的微分方法，而是把原本已经存在的计算流程重新显形出来。

先这样理解就够：

计算图把一条很大的公式拆成很多个小盒子，好让 forward 算值，backward 把影响再送回去。

从最小的例子开始看¶

先看下面这个式子：

\[ z = wx + b \]

\[ a = ReLU(z) \]

\[ L = (a - t)^2 \]

如果只把它看成一行公式，好像并不算复杂。但在神经网络里，这种结构会重复成千上万次。因此，先学会把它按小运算节点拆开看，会更重要。

把它画得最简单，大致就是下面这样：

flowchart TD
  X["x"]
  W["w"]
  M["乘法<br/>wx"]
  B["b"]
  Z["加法<br/>z = wx + b"]
  A["ReLU<br/>a"]
  T["目标 t"]
  L["损失 L"]

  X --> M
  W --> M
  M --> Z
  B --> Z
  Z --> A
  A --> L
  T --> L

这张图会同时展示两件事：

在顺向传播里，值是从左往右被算出来的；
在反向传播里，梯度是从损失出发，由右往左传回去的。

在图上怎样读顺向传播¶

顺向传播（forward pass）就是在图上的每个节点里，真正算出具体数值的阶段。

例如：

multiply 节点接收 \(w\) 和 \(x\)，算出 \(wx\)
add 节点把 \(b\) 加进去，得到 \(z\)
ReLU 节点接收 \(z\)，得到 \(a\)
loss 节点拿 \(a\) 和目标 \(t\) 做比较，算出损失

也就是说，顺向传播就是沿着图一路走，把中间值（intermediate value）逐个填出来。

这些中间值之所以重要，是因为反向传播时还会再次用到它们。

在图上怎样读反向传播¶

反向传播（backward pass）则是从损失节点出发，一边往前回走，一边计算每个更早节点到底对损失贡献了多少梯度。

例如：

先看损失对 \(a\) 有多敏感；
再看 \(a\) 对 \(z\) 有多敏感；
再继续拆成 \(z\) 对 \(w\)、\(x\)、\(b\) 各自有多敏感。

因此，图其实是在一步步拆开下面这个问题：

如果这个值稍微变一点，最终损失会变多少？

把这个问题拆开以后，链式法则（chain rule）才真正变成了可以执行的计算过程。

计算图怎样让链式法则更容易读¶

在 P5-5.1 里，我们把链式法则解释成把影响一层层串起来的规则。计算图则会让这些层真的可见。

例如，如果损失 \(L\) 依赖于 \(a\)，\(a\) 又依赖于 \(z\)，\(z\) 再依赖于 \(w\)，那么与其一次性记住

\[ \frac{\partial L}{\partial w} \]

不如按顺序读成：

\(L\) 对 \(a\) 有多敏感；
\(a\) 对 \(z\) 有多敏感；
\(z\) 对 \(w\) 有多敏感。

把它记成一句话就够：

计算图不会把微分当成一个巨大公式，而是把它拆成每个节点上的局部规则（local rule）。

它和自动微分到底是什么关系¶

在现代深度学习框架里，我们很多时候不会自己手写全部反向传播公式。像 PyTorch、TensorFlow、JAX 这样的工具，会利用计算图自动算出梯度。

这里最重要的一点是：

自动微分并不是像魔法一样凭空生成梯度，而是沿着计算图，把局部微分规则有组织地套起来。

所以，想理解自动微分时，先理解计算图反而更自然。

这一层先记住就足够：

forward：把值算出来并记住；
backward：沿着记住的路径，把梯度算回来；
自动微分：框架替我们组织好这两件事。

flowchart TD
  A["forward pass<br/>input -> hidden -> output"]
  B["在输出处计算损失"]
  C["backward pass<br/>output -> hidden -> input-side weights"]

  A --> B
  B --> C

案例与示例¶

案例 1. 只看最终阻断分数时，计算路径会消失¶

先想象一个很小的计算：它读取压力未恢复程度，然后生成一个再启动阻断分数。人在看这个场景时，通常会先盯着最后那个阻断分数，然后直接判断：分数高、分数低、和目标不一样。但从计算图的角度，更重要的是把这个分数究竟经过了哪些中间计算重新展开。

例如，可以设想输入信号 pressure_signal 先乘上风险权重 risk_weight，生成 weighted_pressure；然后再加上基线偏置 base_block_bias，得到 block_logit；再经过 ReLU，得到 block_activation。最后损失（loss）则是比较这个输出与目标阻断分数 target_block_score 之间的差距。如果只用一行公式去读它，容易只剩下一句“最后算出了损失”。但一旦展开成计算图，每个节点都会分开出现。

初学者最容易漏掉的，就是把最后那个分数和产生那个分数的整条路径看成同一件事。比如当阻断分数是 0.8 时，人很容易立刻把它读成“风险被判断得较高”。但计算图会再多问一步：这个 0.8 到底是因为 pressure_signal 本身很大，还是 risk_weight 把它放大了，还是 base_block_bias 先把基线抬高了，还是因为 ReLU 前的 block_logit 本来就是正的，所以被直接放了过去？这些都必须先拆开。

换句话说，最终阻断分数是结果，但在计算图上更重要的是它经过的路径。在 pressure_signal -> weighted_pressure 里，输入和权重第一次相遇；在 weighted_pressure -> block_logit 里，偏置把基线又挪了一次；在 block_logit -> block_activation 里，ReLU 决定这个值到底是被放过去，还是被截住。一旦把这些阶段分开看，就会发现：同样一个 block score 0.8，可能来自完全不同的原因。有时是因为输入本身大，有时则是因为输入不算大，但权重与偏置把它推高了。

之所以必须做这个区分，是因为后面在读梯度时，我们必须一层层追问：到底是谁承担了多少责任？ 如果只盯着最终分数，就只会剩下“分数很大”这个结果，而让它变大的那条计算路径会直接消失。相反，如果把它展开成计算图，就能分别读出：哪个中间值成了后续计算的材料、哪个节点改变了值的符号与大小、哪个参数真的影响了最后的输出。

flowchart TD
    score["最终阻断分数"]
    score --> question["光看分数还不够"]
    question --> path["重新展开路径：<br/>pressure_signal -> weighted_pressure<br/>-> block_logit -> block_activation"]
    path --> read1["哪个节点把分数推高了？"]
    path --> read2["后面哪个节点会收到梯度？"]
    read1 --> result["把分数和它经过的计算路径一起读"]
    read2 --> result

因此，这个案例里真正要确认的结果，并不是最后阻断分数本身，而是 weighted_pressure -> block_logit -> block_activation -> loss 这条路径里的中间产物是否真的被拆开显现出来。只有先做出这个区分，后面才看得见梯度究竟能沿着哪条路传回来。

人最容易先看的标准	用计算图重新阅读后的标准
觉得只看最终阻断分数就够了	必须先拆开：这个分数到底由哪些中间值生成
觉得损失大，前面权重也一定会改很多	损失大小与梯度能不能沿着路径传回去，要分开确认
觉得只盯着 ReLU 之后的输出就够了	ReLU 之前的 `block_logit` 符号，本身就会改变 backward 路径

案例 2. 损失很大，但梯度并不一定能回到前面¶

即使在同一个计算网络里，只要 block_logit 是正还是负不同，反向传播的解释就会跟着改变。如果 block_logit > 0，ReLU 会把这个值放行，因此从损失出发的梯度可以继续沿着 block_activation -> block_logit -> risk_weight, base_block_bias 传回去。反过来，如果 block_logit <= 0，那么在 forward 里输出会被截成 0，而在 backward 里，梯度也不会再被送回到 ReLU 前面的部分。

这里最容易让初学者混淆的一点，是把损失很大和前面参数应该被大幅修改自动连成一件事。例如，假设目标阻断分数是 1.0，但实际 block_activation 变成了 0，因此损失很大。人很自然会想：既然错得这么厉害，前面的 risk_weight 不也该大幅修吗？ 但计算图并不是只看损失大小，它还会继续问：从损失出发的梯度，沿着这条路径到底能不能真的走回到前面的节点？

把 ReLU 门被关上的情况一步步拆开，会更容易看清。首先，在 forward 里，如果 block_logit 被算成 0 或更小，那么经过 ReLU 之后的 block_activation 就会变成 0。这时，输出依然可能和目标差很远，所以损失仍然会很大。但一旦进入 backward，ReLU 对那些输入小于等于 0 的路径会返回 0 的梯度。这样一来，从损失出发的信号虽然还存在于 block_activation，却不会继续穿过 block_logit 走到 risk_weight 和 base_block_bias。也就是说，会出现这样一种情形：结果错得很厉害，但这条路径上的前面参数并不会因为这次错误而收到更新信号。

如果用更贴近初学者的话来说，就是：输出偏得很大这件事，与这条路径可以被往前修正这件事，是两码事。损失负责展示结果的偏差，而梯度负责展示：这个偏差在计算图里到底有没有一条真实存在的回传路径。如果 ReLU 门关着，即便损失很大，那条路也可能断掉。因此，读计算图时，除了问它错得有多厉害之外，还必须继续问这个错误的责任到底能回传到哪里。

flowchart TD
    loss["损失很大"]
    loss --> gate["检查 ReLU 门前的 block_logit"]
    gate --> open["block_logit > 0"]
    gate --> closed["block_logit <= 0"]
    open --> live["backward 路径仍然活着"]
    live --> update["risk_weight 与 bias 可以被更新"]
    closed --> stop["梯度在 ReLU 处变成 0"]
    stop --> noupdate["更前面的参数不会沿这条路径更新"]

因此，这个案例里最重要的学习点不是大损失 = 大更新，而是大损失 + backward 路径仍然活着，前面的参数才会真的因此被更新。即使损失数字一样大，只要 ReLU 前值的符号不同，backward 的解读就会完全改变。block_logit > 0 时，责任会传回 risk_weight 与 base_block_bias；而 block_logit <= 0 时，梯度可能就在这里停住。能让这种差别被肉眼看见的工具，正是计算图。

在这个场景里，人最容易只盯着损失数字，然后觉得：损失更大的那边，应该被修得更猛。 但计算图不会这样读。即使损失大，只要路径断了，前面的参数也不会沿这条路被更新。所以，计算图视角会强迫我们把错得多严重和责任到底能回传到哪里拆开来看。

因此，这个案例里必须确认两件事。第一，forward 阶段里，值到底是在哪些节点生成的。第二，backward 阶段里，从损失出发的梯度到底有没有活着传到 ReLU 前面的节点与参数。只有把这两个问题分开，计算图才不只是“计算顺序示意图”，而是真正变成阅读反向传播的工具。

把这两个案例放在一起之后，就更容易看清为什么必须需要计算图。

场景	人最容易先看到的结果	计算图会更清楚留下什么解释	接下来要立刻确认什么
计算再启动阻断分数	容易觉得只看最终输出分数和损失就够了	要读 backward，必须先分开：每个中间值到底是在什么节点生成的	分别看 `weighted_pressure`、`block_logit`、`block_activation`、`loss`
ReLU 门关闭的路径	容易觉得损失大，前面的权重也会大改	即使损失大，梯度仍然可能在 ReLU 前面就变成 0	去看 `d_loss_d_logit`、`d_loss_d_weight`、`d_loss_d_bias` 是否真的还活着

flowchart TD
    A[预测分数过低] --> B[需要把分数抬高]
    B --> C[梯度标记增大方向]

    D[预测分数过高] --> E[需要把分数压低]
    E --> F[梯度标记减小方向]

    G[最终分数出错] --> H[开始回传责任]
    H --> I[最后一层先收到信号]
    I --> J[更前面的层也会收到责任]

练习与示例¶

这次示例的目标，并不是借助自动微分库，而是直接在一个极小的式子里确认：forward 里到底生成了哪些中间值，以及backward 里到底算出了哪些梯度。这个例子的角色，不是写出一段“能把模型训好”的代码，而是帮助读者建立：怎样像手工追踪一样，一步步读计算图里的节点。

所以，这里的代码只承担三件事：

沿着同一张计算图，把 forward 的值和 backward 的梯度并排展示出来；
让读者不会再把损失很大与梯度路径还活着读成同一句话；
用一个很小的网络，把自动微分框架内部真正做的事压缩出来。

输入：

压力未恢复程度 pressure_signal
压力风险权重 risk_weight
基线偏置 base_block_bias
目标阻断分数 target_block_score

输出：

forward 中间值 weighted_pressure、block_logit、block_activation、loss
backward 梯度 d_loss_d_activation、d_loss_d_logit、d_loss_d_weighted_pressure、d_loss_d_weight、d_loss_d_bias
哪个中间值在后面的梯度计算里再次被利用的连接
ReLU 门打开与关闭时 backward 路径的差异

问题场景：

因为反向传播是从最终损失出发、沿着中间值一路倒回去，所以把 forward 值和 backward 值并排看会更容易理解；
即使公式一样，只要 ReLU 前值 block_logit 的符号不同，梯度路径就可能断掉，因此必须比较。

要确认的概念：

反向传播里的梯度，必须重新利用顺向传播中的中间值来计算；
把各阶段的中间值和梯度一起打印出来，会更容易追踪计算连接；
像 ReLU 这样的节点，是否让 backward 继续传回去，会取决于 forward 阶段保留下来的符号信息。

这里尤其要确认的是：这个示例的“答案”，并不是单独某一个损失数字。真正的答案是：能不能按节点（node-by-node）读出来，每个节点生成了什么值，以及梯度到底是在哪里活着、又是在哪里被截断的。

输入（input）：

使用上面整理过的两个案例：pressure_signal、risk_weight、base_block_bias、target_block_score。

在看代码之前，先猜一猜哪一种情况会让梯度传得更远，会更好。

案例	可以先猜的比较结果	这样猜的原因
`block_gate_open`	`d_loss_d_logit`、`d_loss_d_weight`、`d_loss_d_bias` 都可能还活着	因为 `block_logit > 0` 时，ReLU 会把输入放过去，backward 也能继续走。
`block_gate_closed`	`d_loss_d_logit`、`d_loss_d_weight`、`d_loss_d_bias` 很可能变成 0	因为 `block_logit <= 0` 时，ReLU 会把输出截成 0，backward 也可能在这里断掉。

这种比较之所以在计算图里特别重要，是因为 forward 里看到的门是开着还是关着，会直接改变 backward 的路径。

flowchart TD
  subgraph OPEN["案例 A：block_gate_open<br/>block_logit = 2.5 > 0"]
    direction TD
    subgraph OPEN_F["forward 值"]
      direction LR
      OW["weighted_pressure<br/>3.0"]
      OZ["+ bias<br/>block_logit 2.5"]
      OR["ReLU 打开<br/>activation 2.5"]
      OL["损失<br/>2.25"]

      OW --> OZ --> OR --> OL
    end

    subgraph OPEN_B["backward 信号"]
      direction RL
      OA["dL/da<br/>-3.0"]
      OZG["dL/dz<br/>-3.0"]
      OWG["dL/dw = -6.0<br/>dL/db = -3.0"]

      OA --> OZG --> OWG
    end

    OL --> OA
  end

  subgraph CLOSED["案例 B：block_gate_closed<br/>block_logit = -0.3 <= 0"]
    direction TD
    subgraph CLOSED_F["forward 值"]
      direction LR
      CW["weighted_pressure<br/>0.2"]
      CZ["+ bias<br/>block_logit -0.3"]
      CR["ReLU 关闭<br/>activation 0.0"]
      CL["损失<br/>16.0"]

      CW --> CZ --> CR --> CL
    end

    subgraph CLOSED_B["backward 信号"]
      direction RL
      CA["dL/da<br/>-8.0"]
      CZG["dL/dz<br/>0.0"]
      CWG["dL/dw = 0.0<br/>dL/db = 0.0"]
      CSTOP["在 ReLU 处被阻断<br/>前面的参数不会沿这条路径更新"]

      CA -. "ReLU 导数为 0" .-> CZG
      CZG -.-> CWG
      CZG -.-> CSTOP
    end

    CL --> CA
  end

  OPEN ~~~ CLOSED

  classDef open fill:#f0fdf4,stroke:#16a34a,color:#166534
  classDef closed fill:#fef2f2,stroke:#ef4444,color:#991b1b
  classDef loss fill:#fff7ed,stroke:#f97316,color:#9a3412
  classDef zero fill:#f8fafc,stroke:#94a3b8,color:#475569

  class OW,OZ,OR,OA,OZG,OWG open
  class CW,CZ,CR closed
  class OL,CL loss
  class CA,CZG,CWG,CSTOP zero

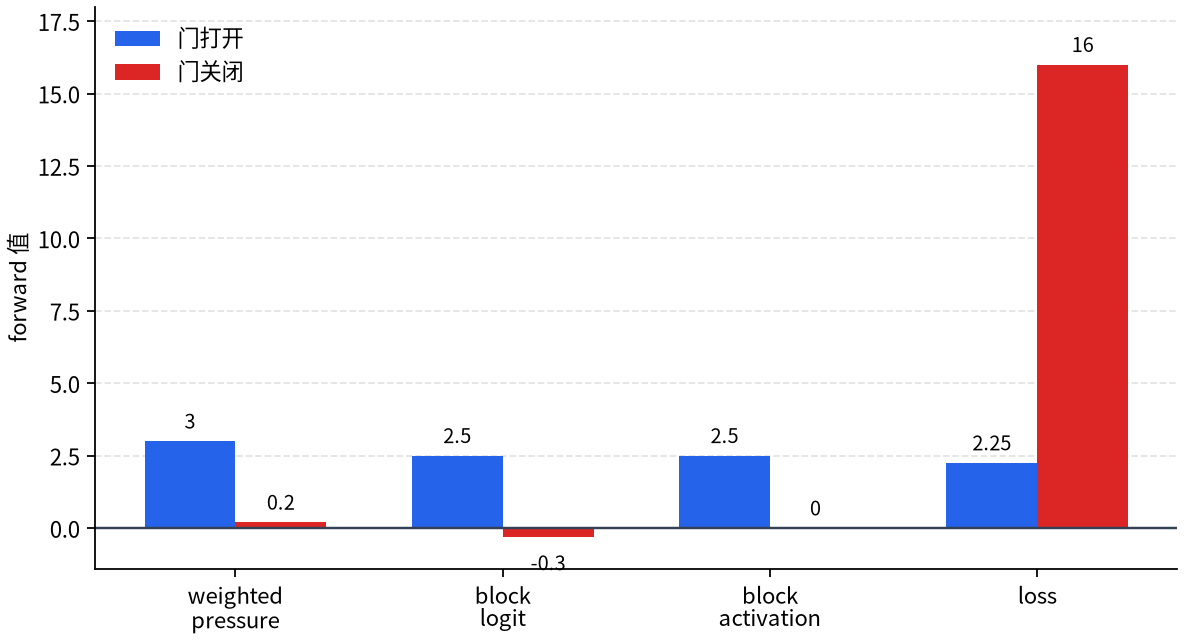

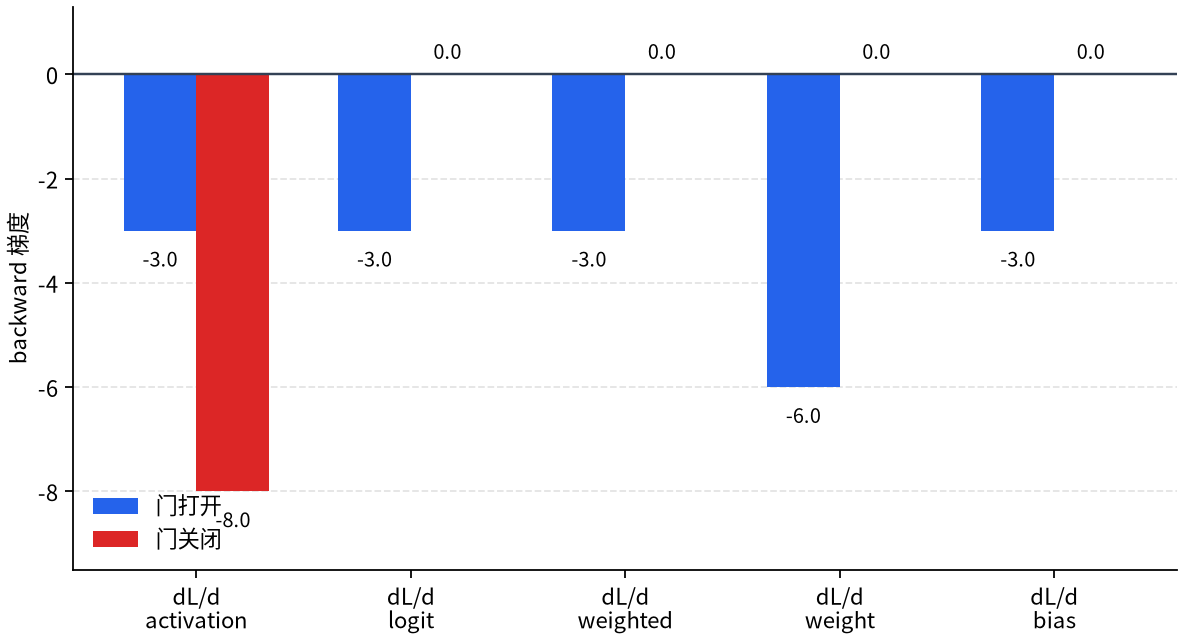

这张图的作用，是在真正看输出数字之前，先把损失更大吗？和梯度真的会回到前面吗？分开来读。block_gate_closed 的损失更大，但在计算图里路径会在 ReLU 前被截断，因此梯度不会再传到 risk_weight 与 base_block_bias。

# 这个例子追踪 ReLU gate 打开或关闭时，gradient 是否会传回前面的 weight 和 bias。
def relu(value):
    return max(0.0, value)

cases = [
    {"name": "block_gate_open", "pressure_signal": 2.0, "risk_weight": 1.5, "base_block_bias": -0.5, "target_block_score": 4.0},
    {"name": "block_gate_closed", "pressure_signal": 2.0, "risk_weight": 0.1, "base_block_bias": -0.5, "target_block_score": 4.0},
]

for case in cases:
    pressure_signal = case["pressure_signal"]
    risk_weight = case["risk_weight"]
    base_block_bias = case["base_block_bias"]
    target_block_score = case["target_block_score"]

    # forward
    weighted_pressure = risk_weight * pressure_signal
    block_logit = weighted_pressure + base_block_bias
    block_activation = relu(block_logit)
    loss = (block_activation - target_block_score) ** 2

    # backward
    d_loss_d_activation = 2 * (block_activation - target_block_score)
    d_activation_d_logit = 1.0 if block_logit > 0 else 0.0
    d_loss_d_logit = d_loss_d_activation * d_activation_d_logit
    d_logit_d_weighted_pressure = 1.0
    d_loss_d_weighted_pressure = d_loss_d_logit * d_logit_d_weighted_pressure
    d_logit_d_weight = pressure_signal
    d_logit_d_bias = 1.0
    d_loss_d_weight = d_loss_d_logit * d_logit_d_weight
    d_loss_d_bias = d_loss_d_logit * d_logit_d_bias

    node_trace = [
        {
            "node": "weighted_pressure = risk_weight * pressure_signal",
            "forward_value": round(weighted_pressure, 3),
            "backward_signal": round(d_loss_d_weighted_pressure, 3),
            "read_as": "回到 weighted_pressure 输出处的梯度",
        },
        {
            "node": "block_logit = weighted_pressure + base_block_bias",
            "forward_value": round(block_logit, 3),
            "backward_signal": round(d_loss_d_logit, 3),
            "read_as": "在 ReLU 前面仍然活着或已经断掉的梯度",
        },
        {
            "node": "block_activation = ReLU(block_logit)",
            "forward_value": round(block_activation, 3),
            "backward_signal": round(d_loss_d_activation, 3),
            "read_as": "loss 直接对着看的输出节点",
        },
        {
            "node": "loss = (block_activation - target_block_score) ** 2",
            "forward_value": round(loss, 3),
            "backward_signal": "start",
            "read_as": "backward 出发的损失节点",
        },
    ]

    print(f"[{case['name']}]")
    print("forward:", {
        "weighted_pressure": round(weighted_pressure, 3),
        "block_logit": round(block_logit, 3),
        "block_activation": round(block_activation, 3),
        "loss": round(loss, 3),
    })
    print("backward:", {
        "d_loss_d_activation": round(d_loss_d_activation, 3),
        "d_loss_d_logit": round(d_loss_d_logit, 3),
        "d_loss_d_weighted_pressure": round(d_loss_d_weighted_pressure, 3),
        "d_loss_d_weight": round(d_loss_d_weight, 3),
        "d_loss_d_bias": round(d_loss_d_bias, 3),
    })
    print("node_trace:")
    for row in node_trace:
        print(" ", row)
    print("---")

读这组输出时，不要只看损失数字，而是必须按 forward 摘要 -> backward 摘要 -> node_trace 这个顺序去看。前两行只是值的总结，真正关键的是 node_trace，因为只有在那一段里，读者才能沿着计算图的节点重新读出：值是在哪里生成的，以及梯度是在哪里活着、在哪里被截断的。

[block_gate_open]
forward: {'weighted_pressure': 3.0, 'block_logit': 2.5, 'block_activation': 2.5, 'loss': 2.25}
backward: {'d_loss_d_activation': -3.0, 'd_loss_d_logit': -3.0, 'd_loss_d_weighted_pressure': -3.0, 'd_loss_d_weight': -6.0, 'd_loss_d_bias': -3.0}
node_trace:
  {'node': 'weighted_pressure = risk_weight * pressure_signal', 'forward_value': 3.0, 'backward_signal': -3.0, 'read_as': '回到 weighted_pressure 输出处的梯度'}
  {'node': 'block_logit = weighted_pressure + base_block_bias', 'forward_value': 2.5, 'backward_signal': -3.0, 'read_as': '在 ReLU 前面仍然活着或已经断掉的梯度'}
  {'node': 'block_activation = ReLU(block_logit)', 'forward_value': 2.5, 'backward_signal': -3.0, 'read_as': 'loss 直接对着看的输出节点'}
  {'node': 'loss = (block_activation - target_block_score) ** 2', 'forward_value': 2.25, 'backward_signal': 'start', 'read_as': 'backward 出发的损失节点'}
---
[block_gate_closed]
forward: {'weighted_pressure': 0.2, 'block_logit': -0.3, 'block_activation': 0.0, 'loss': 16.0}
backward: {'d_loss_d_activation': -8.0, 'd_loss_d_logit': -0.0, 'd_loss_d_weighted_pressure': -0.0, 'd_loss_d_weight': -0.0, 'd_loss_d_bias': -0.0}
node_trace:
  {'node': 'weighted_pressure = risk_weight * pressure_signal', 'forward_value': 0.2, 'backward_signal': -0.0, 'read_as': '回到 weighted_pressure 输出处的梯度'}
  {'node': 'block_logit = weighted_pressure + base_block_bias', 'forward_value': -0.3, 'backward_signal': -0.0, 'read_as': '在 ReLU 前面仍然活着或已经断掉的梯度'}
  {'node': 'block_activation = ReLU(block_logit)', 'forward_value': 0.0, 'backward_signal': -8.0, 'read_as': 'loss 直接对着看的输出节点'}
  {'node': 'loss = (block_activation - target_block_score) ** 2', 'forward_value': 16.0, 'backward_signal': 'start', 'read_as': 'backward 出发的损失节点'}
---

如果把这组输出像表一样读当然也可以，但如果进一步拆成图，就会更容易把forward 值的大小和backward 梯度是否活着区分开。

计算图中各 forward 节点的值对比

在 forward 图里，最先会看到的是：block_gate_closed 的损失要大得多。但如果只看这张图，很容易误读成“损失越大，前面的参数更新就一定越大”。所以必须再把同一个例子的 backward 图分开看一次。

计算图中各 backward 节点的梯度对比

在 backward 图里，差别会反过来显露出来。block_gate_open 时，dL/d_logit、dL/d_weight、dL/d_bias 都还活着；而 block_gate_closed 时，虽然 dL/d_activation 很大，但 ReLU 前面的梯度已经被截成 0。也就是说，读计算图时，必须把损失柱状图和梯度柱状图分开来解读。

这个例子里真正重要的是下面几点：

在 forward 里，中间值会一步步生成；
在 backward 里，从最终损失出发的变化量会被一步步拆回前面的参数；
每个节点只要知道自己前后依赖的关系，就能参与梯度计算；
顺着 node_trace 去读，就会更清楚：这个例子不是“又一个损失计算例子”，而是“逐节点阅读计算图的例子”。

也就是说，这段 Python 代码的作用，并不是让人多背一套反向传播公式，而是把计算图这一节里讲到的节点、中间值、局部规则、路径被截断重新收在一组输出里。

这里必须把两个案例并排来读，计算图的感觉才会更清楚。

案例	现在要抓住的核心
`block_gate_open`	因为 `block_logit > 0`，ReLU 门是开着的，所以梯度会继续沿着 `block_activation -> block_logit -> risk_weight, base_block_bias` 传回去。
`block_gate_closed`	虽然损失更大，但因为 `block_logit <= 0`，ReLU 会把路径截断，因此 `d_loss_d_logit`、`d_loss_d_weight`、`d_loss_d_bias` 都变成 0。

也就是说，计算图并不只是在告诉我们损失是不是很大，而是在进一步让我们看清：梯度到底在哪些节点上仍然活着，又是在哪里被截断的。

在读输出数字时，也必须把损失大小和梯度路径分开来看。

案例	输出里最先看到的东西	只看损失时容易留下的解释	连计算图一起看时会变成什么
`block_gate_open`	损失是 2.25，而且 `d_loss_d_weight`、`d_loss_d_bias` 都不是 0	容易只觉得“损失还在，所以继续减就行”	更准确的读法是：ReLU 门开着，梯度确实能回到前面的参数，因此存在真实可更新的路径
`block_gate_closed`	损失是 16.0，更大，但 `d_loss_d_logit`、`d_loss_d_weight`、`d_loss_d_bias` 都是 0	容易觉得“损失更大，所以应该更新得更猛”	更准确的读法是：虽然损失更大，但 ReLU 前面路径已经断掉，这条路上的前面参数这次并不会被更新

也就是说，计算图真正做的事，是把“大问题”拆成很多“小的局部计算”。

计算图视角并不只是教学用图，而是理解现代深度学习框架里的自动微分和训练系统时，一个非常实用的入口。

随着深度学习越来越普及，网络结构也变得越来越复杂。此时，如果还坚持靠人手把整个微分全部展开，已经很不现实。把运算按图来读，再利用局部微分规则去组合，就会成为更实用的解释方式。

从课程结构来看，这一节真正要确认的结果是：能不能把上一节 P5-5.1 里的反向传播直觉，不再只当成公式记忆，而是进一步读成“运算块连接 + 局部微分规则组合”的过程。

如果只有反向传播直觉，计算流程仍然可能很模糊；
在进入优化器之前，必须更清楚梯度到底是从哪里来的；
而之后的 CNN、RNN、Attention 等结构，其实也更自然地适合按“运算块怎样连接”来阅读。

也就是说，计算图可以看成是 Part 5 整体的一个共通阅读工具。

什么时候要把问题抬到计算图来读¶

真正需要拿出计算图这一节的时机，是当反向传播的直觉已经有了，但随着运算步骤变多，值到底在哪里生成、梯度到底沿哪条路传回去开始模糊的时候。

先出现的问题场景	为什么这时计算图视角更有用	紧接着会连到哪里
公式变长后像一个整体大块	可以把大计算拆成小运算块和依赖关系	接着去看优化器怎样使用这些梯度
不明白中间值为什么要保存	可以看出 forward 的值会在 backward 时再次被利用	接着会连到训练 / 推理区分与优化器章节
自动微分看起来像魔法	可以看出：它其实是在图上组织局部微分规则	接着会连到框架使用感与优化器章节
想把 CNN、RNN、Attention 也放进同一套阅读框架里	可以提供一个“按运算块连接来读”的共通工具	后面的结构章节都能复用这一套视角

检查清单¶

能说明：计算图（computation graph）到底怎样把顺向传播与反向传播展开出来吗？
能把一个大公式拆成许多小运算块来读吗？
能说明：计算图本质上是在展开运算依赖关系吗？
能说明：顺向传播是在图上算值，而反向传播是在图上把从损失出发的梯度送回去吗？
能解释为什么 forward 阶段保存的中间值，在 backward 里还会再次需要吗？
能在读计算图时，不再直接面对一个巨大微分式，而是按每个局部运算块的规则去跟梯度路径吗？
当自动微分看起来像魔法时，能重新拿出“它是在图上组织局部微分规则”的视角吗？
能理解这一节之后为什么会继续连到优化器，以及训练 / 推理区分吗？

出处与参考资料¶

Ian Goodfellow, Yoshua Bengio, Aaron Courville, Deep Learning, MIT Press, 2016, 确认日期：2026-06-29. https://www.deeplearningbook.org/
Christopher M. Bishop, Pattern Recognition and Machine Learning, Springer, 2006, 确认日期: 2026-07-19. https://link.springer.com/book/9780387310732
Andrej Karpathy, micrograd, GitHub, 确认日期：2026-06-29. https://github.com/karpathy/micrograd
