P5-11.1 卷积神经网络（CNN）的直觉¶

Section ID: P5-11.1 Version: v2026.07.20

在 P5-10 章里，我们已经看到：深层神经网络会随着层数增加，学到更有用的表征（representation）。现在如果把这个视角进一步收缩到图像，就会自然出现下一个问题。

对于像图像这样具有空间结构的数据，为什么会说卷积神经网络（CNN）比一般的全连接层（fully connected layer）更自然？

回答这个问题的结构，就是卷积神经网络（CNN）。

卷积神经网络不是把整张图像一次性用同一种方式看完，而是反复观察小的局部模式（local pattern），并从中学出更大的视觉结构的神经网络。

当需要重新确认如何理解图像结构的基本定义时，可以回到概念词汇表里的卷积神经网络（CNN, convolutional neural network）条目重新对齐。

CNN 为什么适合图像的问题¶

• 为什么卷积神经网络特别适合图像？
• 所谓读取局部模式（local pattern）到底是什么意思？
• 它和只使用全连接层的方式有什么不同？
• 为什么从表征学习的角度看，CNN 很重要？

这一节首先要关住的核心是：因为图像是由相邻位置一起形成意义的，所以需要一种反复读取局部模式的结构。

也就是说，这一章真正改变的抓手，是从要不要把整张图像一次性混在一起看，转到要不要反复读取相邻位置的局部结构。

这里先读的不是 optimizer、regularization 这样的训练流程，而是输入结构本身：相邻位置的线索，会按什么顺序、在多大范围内被捆在一起，并被抬升成更大的视觉结构。

具体运算里的 convolution 和 pooling，会在下一节 P5-11.2 接着讲。图像领域里表征学习的大框架，则已经在前面的 P5-10.1、P5-10.2 里铺好了。这一节做的事，是把那个大框架重新叠回图像场景上来读。CNN 之后的 vision 结构比较，会在补充学习 P5-11.3 里继续展开到应该从什么角度比较 CNN 和 Vision Transformer（ViT）这个层次。

局部模式与共享滤波器的判断标准¶

• 能把 CNN 解释成反复读取图像局部结构的神经网络。
• 能说明为什么在图像里，位置与附近模式特别重要。
• 能以入门层次比较全连接层和 CNN 的差异。
• 能通过可执行的 Python 例子，确认读取局部模式的直觉。

为什么图像里的空间结构很重要¶

图像不是简单的数字列表。每个像素（pixel）都和周围像素一起形成意义。

例如：

• edge 会出现在相邻亮度变化里
• 角点（corner）会出现在多条 edge 的交汇里
• 阀门、警示灯、小裂痕这类局部结构，也会通过附近像素的组合被显现出来

也就是说，在图像里，相邻位置之间的关系非常重要。

真正的重点是：图像这种数据，不只是数值本身要读，数值所在的位置，以及它和周围数值如何相连，也要一起读。

图像里重要的不只是某个值存在，而是这个值在哪里，以及它如何和周围连在一起。

只用全连接层时，为什么会别扭¶

从理论上说，也可以把图像拉平成一条长向量（flatten），然后送进全连接层。但这种方式无法把图像的空间结构，以更直观的方式保留给读者。

例如：

• 它不能自然地突出相邻像素之间的关系
• 同一种模式会在不同位置重复出现的直觉会变弱
• 参数数量也可能变得非常大

也就是说，全连接层更接近把所有输入一次性混在一起，而对于先读取图像的局部结构来说，它并不那么自然。

如果把这种差异压成一张很短的表，大致如下。

如果把同一图像场景分别交给这两种结构去读，差异会更直接。

CNN 到底做了什么不同的事¶

CNN 不是一次性看完整张图像，而是移动一个小窗口（window）或滤波器（filter），反复寻找局部模式。

例如某个滤波器可能会：

• 对垂直 edge 作出反应
• 另一个滤波器可能对水平 edge 作出反应
• 还有一些滤波器可能对更复杂的小形状作出反应

重要的是，这个滤波器不会只在图像里的一个位置使用，而会在很多位置被重复应用。

也就是说，CNN 可以被理解成一种结构：同一种模式无论出现在图像的哪里，都能被相似地看见。

如果先用图来读¶

仪表读数和对象检测，是解释 CNN 直觉时最常见的代表场景。因为这两个场景都很适合展示：模型不是从一开始就一下子知道这是仪表的状态或这是某个物体，而是先读出小的线条、边界、角点、局部形状，再把这些组合一步步抬升成更大的判断。

如果先把图像场景 -> 人最先看到的线索 -> CNN 逐步堆起来的表征并排放在一起，大致会是这样。

下面三张图，会按步骤展示：通道如何组合，层级化表征又是怎样逐渐变大的。里面的数字和阵列不是搬运外部图片，而是只为了说明概念而重新简化出来的示意例子。

1. 先看一个滤波器并不是把 RGB 通道彼此丢开，而是一起读取。
2. 再看即使面对同一张照片，层越深时也会把更大的范围一起看进去。
3. 最后看这个变宽的视野，怎样在 feature map 上合成更大的视觉线索。

图 1. 一个滤波器会一起读取各个通道¶

读这张图时，首先要确认的不是如果有三个通道，CNN 就把图像完全拆成三个互不相干的部分处理，而是一个滤波器会一起读取同一位置上的多通道补丁，并把这些响应合成一张 feature map。颜色信息也会在局部模式内部一起被读取，最后整理成这个位置出现了什么强模式的响应图。

按下面这个顺序读就够了。

1. 先看最上面的输入补丁被拆成红、绿、蓝三组数值。
2. 再看每个通道都会产生一张局部响应图（partial map）。
3. 最后看这些响应会在底部相加，合成一张最终 feature map。

也就是说，这张图真正的核心不是最终图会按通道各自保留，而是针对同一位置补丁的通道响应，会合成一个统一的模式响应。

图 2. 层越深，看到的范围越大¶

第二张图把同一张设备照片重复用了三次，只单独突出一个点：输入照片本身不变，但随着 layer 变深，receptive field 会扩大。 左边面板是早期 convolution 在小局部补丁里读取金属纹理、阀门边界这类局部线索的情形；中间面板是把更宽的范围一起看进去，从而读取管道连接部和储罐上半部这类被捆成一组的局部结构；右边面板则是把多个局部线索进一步汇在一起，从而读取到设备主体整体级别的线索。

这张图里尤其要记住：变的不是照片本身。变化的不是输入图像，而是一层能够一起读取的范围，以及它能在这个范围里捆起来的模式尺度。

图 3. 响应图也会合成更大的线索¶

第三张图把视线从照片本身移到了响应图上。早期 feature map 里，某些位置的 edge 或 texture 响应会先变强；更深的 part map 里，相邻响应一旦同时对齐，就会比较稳定地形成更大的局部模式；再往后的 object map 里，多个局部线索共同对齐时，就可能形成对象级别的 activation。

也就是说，在解释 CNN 时，真正重要的不是它有没有一下子把整张图背下来，而是早期 convolution 的响应，是否真的会沿着 feature map 一路堆成更大的对象线索。第三张图正是在响应图的角度上，再次把这个堆起来展示出来。

如果把压力表表盘图像压成一个非常简化的黑白场景，可以先这样想。

在设备场景里，早期线索也会先以局部响应的形式出现，比如阀门边界、储罐轮廓、警示灯形状。

这两张表并不是在真的描画高分辨率图像，而是在说明：解释 CNN 时，最先要抓住的问题，是这个场景里，哪一小部分会最先被读出来。

在读取压力表时，也不是一上来就把图像当成安全区间、警告区间这样的标签来读，而是先由前面这些小图像场景里的指针线、刻度交叉、圆形边界等局部线索逐步堆起来，最后抬升成仪表状态判断。

对象检测（object detection）也可以被读成一种流程：局部线索先聚集起来，然后再走向物体位置与标签判断。

flowchart TD
  A["图像像素"]
  B["边缘 / 纹理"]
  C["车轮 / 车窗 / 把手"]
  D["类似汽车的区域"]
  E["对象框 + 标签"]

  A --> B
  B --> C
  C --> D
  D --> E

这张图里要确认的结果是：对象检测也不是把整个场景一次性背下来，而是先读取前面场景表里那种阀门、警示灯之类的局部线索，让它们聚成一个equipment-like region，然后才走向最终的位置和标签判断。

从局部模式走向更大的结构¶

CNN 的直觉，也会自然连回 Part 5 前面已经看到的层级式表征学习。

• 前面层：小的局部模式
• 中间层：局部结构
• 更深层：更大的对象线索

也就是说，CNN 不是把像素本身直接连到答案上，而是形成一种层级结构：像edge -> 局部结构 -> 对象线索这样，从小的局部模式逐步抬升到更大的视觉线索。所以，CNN 更适合被理解成把局部模式一层层堆成更大视觉表征的结构，而不只是某种专门用于图像的运算。

为什么 CNN 会看起来像一个转折点¶

CNN 在深度学习历史里之所以引起巨大关注，是因为它展示了一个事实：在图像识别里，模型能够学到比人手工设计的特征更强的层级化表征。

尤其是在 AlexNet 之后，CNN 同时展示了下面几点。

• 深层神经网络确实可以在图像上产生很强的性能
• 它可以和 GPU 训练结合，把规模做大
• 表征学习可以大幅替代手工特征设计

也就是说，CNN 是在图像领域里，最有冲击力地展示深度学习表征学习视角的结构之一。

案例与示例¶

代表案例. 压力表表盘读取¶

假设现场摄像头要读取压力表表盘。人一开始很容易只凭一个圆形仪表的整体印象，就觉得不同状态看起来很像。但真正做区分时，还是得重新去看那些细小差异，比如指针尖端靠近哪一条刻度、指针线与刻度以什么角度相交、即使被反光遮住一部分，圆形边界和数字盘位置是否仍然稳定。CNN 非常适合这种读取方式：它先看这些局部结构，再逐步把它们的组合抬升成更大的仪表状态表征。

所以，这个案例里要确认的结果是：与其只剩下一个圆形仪表的整体印象，不如看指针尖端、刻度交叉这些局部线索是否真的先活起来，并把安全区间与警告区间更稳定地分开。

同样的视角也适用于其他图像问题。不过这一节真正要抓住的重点，不是领域名称，而是：在整体印象之前，到底是哪一个局部线索先活了起来。

把三个案例放在一起看，就更容易明白：CNN 不该只被理解成一个图像模型名称，而更应该被理解成一种先读取局部结构、再谈整体印象的方式。

练习与例子¶

这个例子的目标，不是看整张图像，而是通过观察小区域来确认：在实际操作里，哪个位置会成为需要重新检查的候选。 它不会停在只抽出几个 patch，而是会把正常面板和带划痕的面板并排比较，看局部响应到底会怎样变化。

在读这个例子之前，先把这一节真正要确认的最小点固定下来，会更容易跟上。

输入：

• 5x5 的正常面板亮度数组
• 5x5 的带划痕面板亮度数组
• 一个大小为 2x2 的小窗口

输出：

• 所有可能的 2x2 局部 patch 数量
• 正常面板和缺陷面板里最强局部响应的位置
• 各位置的简单局部分数
• 正常场景与缺陷场景之间的分数差

问题场景：

• 在表面检测的操作里，比起产品整体印象，更重要的是哪一个小位置会成为重新检查的对象，所以有必要直接用这个场景来确认 CNN 的局部读取直觉

要确认的概念：

• convolution 会通过反复扫描局部 patch 生成响应
• 即使看起来像同一种产品，只要出现局部缺陷，某个位置的响应就可能更大
• 在操作上，比起整体平均是否不同，更重要的是哪一个 patch 会成为需要再看的候选

从初学者角度看，这个例子最适合按下面三步来读。

输入（input）：

这里使用上面整理好的正常面板、划痕面板，以及 2x2 窗口。

在看代码之前，先预测一下会发生哪些比较会更有帮助。

这张表的目的，是先读出：不是有没有反应，而是在哪个场景里，更强的局部响应会先跳出来。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

# 这个例子用 2x2 局部窗口扫描正常面板和划痕面板，比较最强响应位置和 score gap。
import numpy as np

normal_panel = np.array([
    [5, 5, 5, 5, 5],
    [5, 6, 6, 6, 5],
    [5, 6, 6, 6, 5],
    [5, 6, 6, 6, 5],
    [5, 5, 5, 5, 5],
], dtype=float)

scratch_panel = np.array([
    [5, 5, 5, 5, 5],
    [5, 6, 6, 9, 9],
    [5, 6, 6, 9, 8],
    [5, 6, 6, 8, 7],
    [5, 5, 5, 5, 5],
], dtype=float)

def local_response(patch):
    return float(np.max(patch) - np.min(patch))

def scan_panel(panel):
    patches = []
    for i in range(panel.shape[0] - 1):
        for j in range(panel.shape[1] - 1):
            patch = panel[i:i+2, j:j+2]
            score = local_response(patch)
            patches.append({"position": (i, j), "patch": patch.copy(), "score": score})
    best = max(patches, key=lambda item: item["score"])
    return patches, best

normal_patches, normal_best = scan_panel(normal_panel)
scratch_patches, scratch_best = scan_panel(scratch_panel)

print("normal panel best =", normal_best["position"], "score =", round(normal_best["score"], 3))
print(normal_best["patch"])
print()
print("scratch panel best =", scratch_best["position"], "score =", round(scratch_best["score"], 3))
print(scratch_best["patch"])
print()
print("number of 2x2 patches =", len(normal_patches))
print("score gap =", round(scratch_best["score"] - normal_best["score"], 3))
print("inspection_priority =", "scratch panel" if scratch_best["score"] > normal_best["score"] else "normal panel")

在输出里，按顺序去看正常面板的最高响应位置、缺陷面板的最高响应位置，再看两个场景之间的 score gap 就可以了。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

normal panel best = (0, 0) score = 1.0
[[5. 5.]
 [5. 6.]]

scratch panel best = (0, 2) score = 4.0
[[5. 5.]
 [6. 9.]]

number of 2x2 patches = 16
score gap = 3.0
inspection_priority = scratch panel

这个例子里真正要确认的重点如下。

• CNN 不是只把整张图像看一遍，而是会反复读取小的局部窗口
• 把正常场景与缺陷场景并排比较时，存在局部异常的位置，响应分数会更大
• 在实际操作里，把响应最大的区域留下作为重新检查的候选这种感觉很重要
• 这种局部信息后来还可以继续堆成更大的表征

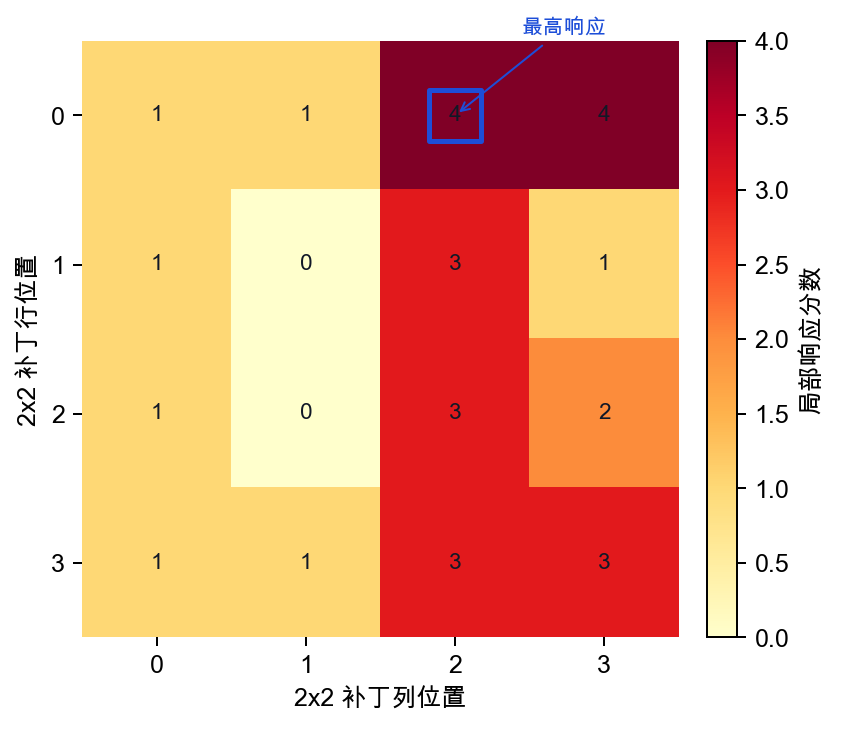

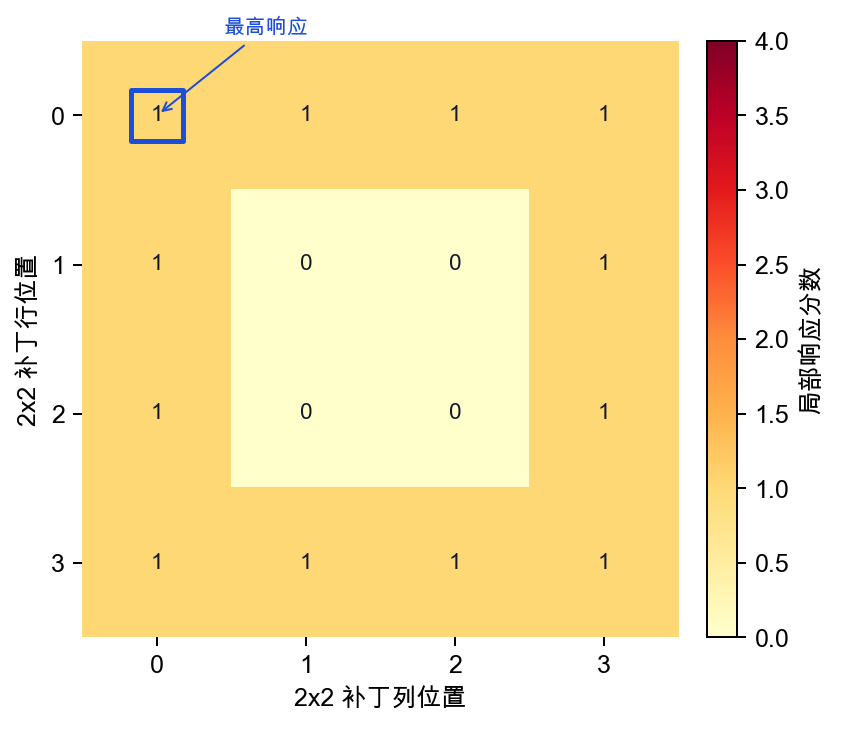

如果把局部响应画成一张 4x4 的图，正常面板也会在多个位置出现较弱响应，但整体上不会出现特别大的差异。

而在带划痕的面板里，某个位置的响应会明显跳得更高，于是需要重新查看的候选位置就会更清楚地浮现出来。这正是为什么 CNN 应该被理解成一种反复读取局部模式、而不是只看整张图像整体印象的结构。

读输出数字时，也要把有没有反应和哪一个局部会最先成为优先候选分开来看。

也就是说，这个例子展示的是一种操作直觉：即使整张产品照片看起来差不多，只要靠近某个角落的 patch 响应突然变大，就应该重新检查。 CNN 之所以重要，不只是因为它会把图像分类得更好，更因为它是一种能在整体印象之前，先暴露局部缺陷候选的结构。

CNN 在深度学习入门课程里几乎总会被当作一个重要转折点。原因并不复杂。

• 它会在图像领域里最直观地展示：前面的 P5-10.1、P5-10.2 所说的表征学习与层级式表征，到底是什么意思
• 它也能帮助说明：GPU 与大规模数据的结合，究竟创造了怎样的性能转折
• 而且在后面学习 vision transformer 之类的结构时，CNN 也会成为一个重要的比较基准

也就是说，CNN 是深度学习的历史、结构、实用性三条线汇在一起的一章。

这里也可以先停一下，把什么时候应该优先从局部模式，而不是从整体印象去读取图像分类问题短暂固定下来。这样进入下一节 convolution 时，结构解释的基准线会更稳。

检查清单¶

• 能解释为什么对于像图像这样有空间结构的数据，CNN 会显得自然吗？
• 能说明全连接层和 CNN 在读取输入方式上的差异吗？
• 能解释 CNN 是一种会反复读取图像局部模式的神经网络吗？
• 能不只把图像解释成所有像素数字的集合，而是先解释成相邻位置一起形成的局部结构吗？
• 能说明在图像里，重要的不只是数值本身，还有位置和邻近关系吗？
• 能解释为什么在压力表、设备场景、工业视觉这些案例里，最先要共同读取的是局部线索吗？
• 当你发现自己只用整体印象解释图像问题时，能先想到局部模式的视角吗？
• 当进入下一节 convolution 时，能先想到它到底会对哪一种局部模式产生多强的反应吗？
